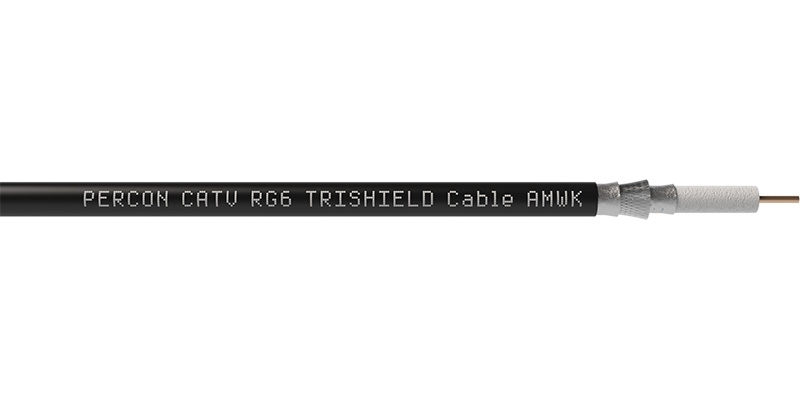

RG 6 CatV TRISHIELD Коаксиальный видеокабель (CCTV), 0,785 кв.мм (AWG 18)

RG 6 CatV TRISHIELD – коаксиальный видеокабель с волновым сопротивлением 75 Ом, предназначен для передачи аналоговых сигналов (CCTV). Кабель имеет центральный проводник сечением 0,785 кв.мм (18 AWG) и тройной алюминиевый экран. Внешняя оболочка черного цвета диаметром 7 мм.

Характеристики затухания

Частота (МГц)	5	50	100	200	400	862	950	1350	1750	2150	3000
Затухание (дБ/100 м)	2,0	5,0	6,8	9,4	13,4	20	21	24,7	24,8	31,7	38

Форма поперечного сечения	круглый
Число проводников	1
Внутренний проводник	1 x 1,02 мм
Материал проводника	медь
Сечение проводника	0,823 мм²
AWG проводника	18
Материал изоляции	полиэтилен пленко-пористо-пленочный высокой плотности (Skin-Foam-Skin HDPE)
Диаметр изоляции	4,57 мм
Экран 1	алюмополиэстерная фольга (AL / PT / Al )
Плотность экрана	100 %
Экран 2	плетеный алюминиевый
Плотность экрана	80 %
Экран 3	алюмополиэстерная фольга (AL / PT foil)
Плотность экрана	100 %
Материал внешней оболочки	ПВХ (PVC)
Диаметр внешней оболочки	7 мм
Цвет внешней оболочки	черный
Электротехнические параметры
Структурные возвратные потери	5–300 МГц: 23 дБ 300–2000 МГц: 18 дБ 2000–3000 МГц: 16 дБ
Емкость погонная (электрическая)	52 пФ/м
Волновое сопротивление	75 Ом ±1 Ом
Индуктивность проводника на 1 м	0,31 мкГн
Скорость распространения сигнала (VOP)	0,85
Задержка на прохождение сигнала	3,92 нс/м
Эксплуатационные характеристики
Диапазон рабочих температур	−20…+75 °C
Масса одного метра	45 г
