CPLUS-V8H8HPA

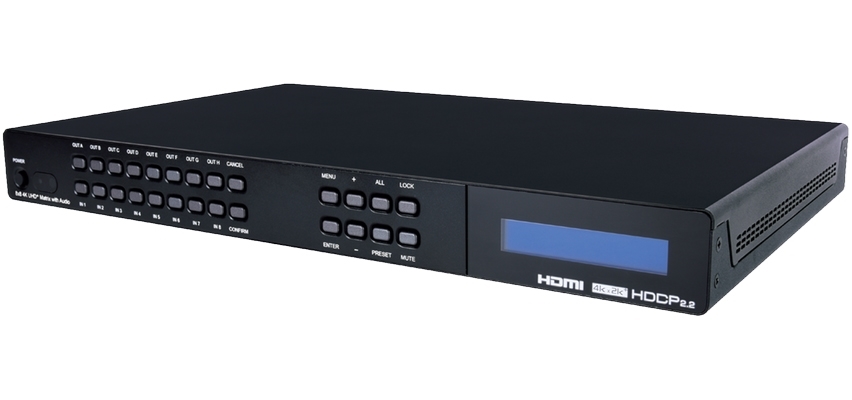

CPLUS-V8H8HPA – матричный коммутатор 8х8 сигналов интерфейса HDMI 2.0 разрешением до 4096x2160/60, (4:4:4) с поддержкой технологии HDR, HDCP 1.4, 2.2 и расширенным набором заводских конфигураций EDID-блока. Наряду с выходными разъемами HDMI присутствуют соответствующие разъемы стереоаудио (8х miniJack 3,5 мм). Полоса пропускания 600 МГц. Поддержка эмбеддированного аудио в форматах LPCM 7.1, Bitstream и HD Bitstream. Управление прибором осуществляется по ИК, RS-232 и IP (Telnet и web-интерфейс).

• Входы и выходы 18 Гбит/с поддерживают сигналы до 4096×2160/60 (4:4:4, 8 бит) и сигналы 4096×2160p/60 (4:2:0) с HDR10
• Поддержка DVI 1.0 при подключении через переходник с HDMI на DVI
• Поддержка HDCP 1.х и 2.2
• Поддержка Deep Color с глубиной цвета до 16 бит при разрешении до 1080p/60
• Сквозная передача LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream
• Деэмбеддирует вложенное аудио LPCM 2.0. Качественное цифро-аналоговое преобразование в формат аналогового стерео для вывода на 8 выходов
• Управление EDID-данными: хранит 6 заводских, 8 внешних и 8 пользовательских блоков
• Экранное меню с назначаемыми подписями для дисплеев

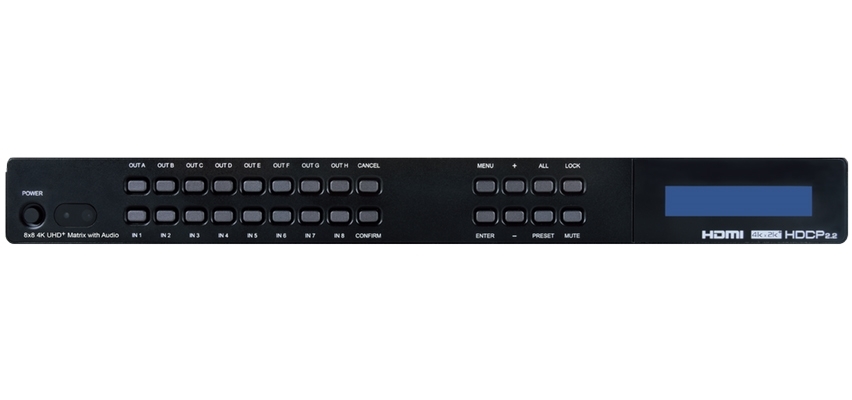

• Управление кнопками на передней панели, по RS-232, IP (Telnet, web-интерфейс), с помощью ИК-пульта

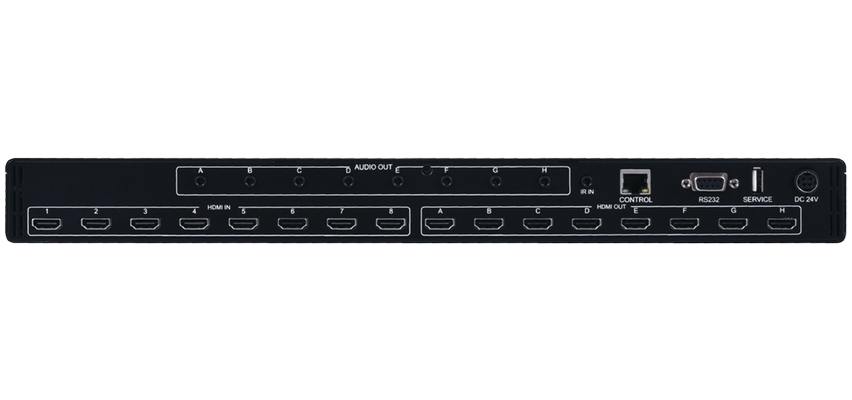

Входы	8 – HDMI, тип A (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка)
Выходы	8 – HDMI, тип A (розетка) 8 – аудиостерео, разъем miniJack 3,5 мм (розетка)
Порты	1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, разъем D-Sub DE9 (розетка) 1 – USB (сервисный), тип A (розетка)
Полоса пропускания	600 МГц
Пропускная способность	18 Гбит/с (6 Гбит/с на канал)
Максимальное разрешение	4K, 60 Гц
Спецификации HDMI	2.0
Спецификации HDCP	1.x, 2.2
Форматы аудио на аналоговом выходе	небалансное подключение импеданс 470 Ом максимальный уровень 2 В RMS 20 Гц – 20 кГц (±3 дБ)
Частота дискретизации аудио	до 192 кГц
Скорость передачи данных последовательного интерфейса	19200 бит/с
Несущая частота ИК-сигналов	38 кГц
Защита от электростатических разрядов	±8 кВ (воздушный разряд) ±4 кВ (контактный разряд)
Материал корпуса	сталь
Цвет корпуса	черный
Диапазон рабочих температур	0…+40 °C
Диапазон температур хранения	−20…+60 °C
Относительная влажность воздуха	20…90 % (без конденсации)
Питание	24 В, 3,75 А
Потребляемая мощность	70 Вт
Габаритные размеры (ШxГxВ)	438 x 274 x 49 мм
Масса	3,6 кг
