CPLUS-V4H2HA

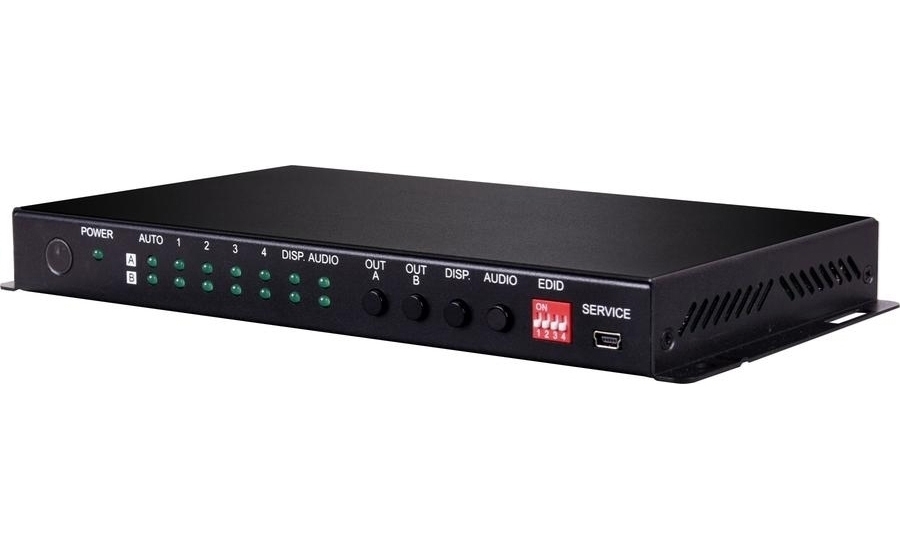

CPLUS-V4H2HA – матричный коммутатор 4х2 сигналов интерфейса HDMI 2.0 разрешением до UHD 4K (4096x2160/60 при 4:4:4) с поддержкой технологии HDCP 2.2 и расширенным набором заводских конфигураций EDID-блока. Полоса пропускания 600 МГц, Поддержка эмбеддированного аудио, встроенная передача 8-канального LPCM, Bitstream и HD Bitstream. Управление прибором осуществляется по ИК и RS-232. По протоколу RS-232 можно также управлять подключенным устройством отображения.

• Автоматическая и ручная коммутация сигналов
• Поддержка HDMI 2.0
• Совместимость с DVI 1.0
• Совместимость с HDCP 1.x и 2.2
• Поддержка входных и выходных разрешений до 4096×2160, 60 Гц, 4:4:4 (8 бит) в пределах 18 Гбит/с
• Поддержка Deep Color с глубиной цвета 16 бит для входных и выходных сигналов при разрешении до 1080p60
• Поддержка HDR с глубиной цвета 10 и 12 бит для входных и выходных сигналов
• Сквозная передача сигнала аудиоформатов LPCM (до 8 каналов), Bitstream и HD Bitstream
• Деэмбеддирование LPCM 2.0 с выбранного HDMI-выхода на выход аналогового стерео
• Управление данными EDID каждого входа, использование внутренних и внешних EDID-блоков
• Включение независимой автоматической коммутации на каждом выходе
• Удаленное включение подключенных дисплеев через команды RS-232 и CEC
• Опции: ИК-пульт ДУ (CR-190) и внешний ИК-приемник на кабеле с разъемом miniJack 3,5 мм

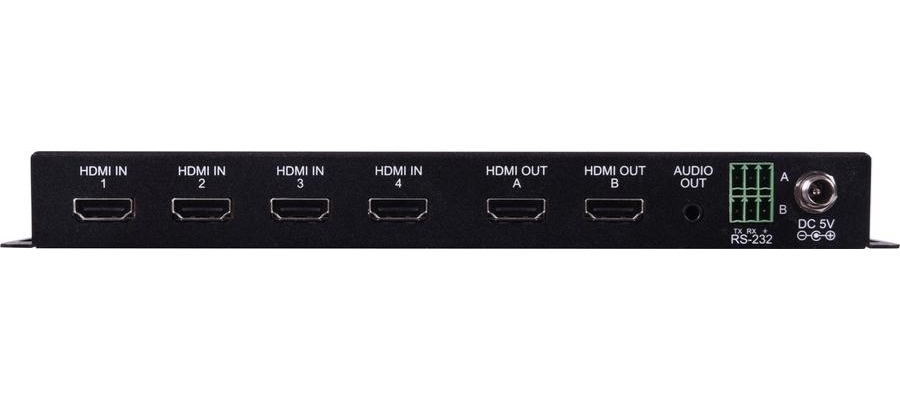

Входы	4 – HDMI, тип А (розетка)
Выходы	2 – HDMI, тип A (розетка) 4 – аудиостерео, разъем miniJack 3,5 мм (розетка)
Порты	1 – RS-232, клеммный блок 1 – USB (сервисный), тип micro-B (розетка)
Полоса пропускания	600 МГц
Пропускная способность	18 Гбит/с (6 Гбит/с на канал)
Максимальное разрешение	4096x2160, 60 Гц
Спецификации HDMI	2.0
Спецификации HDCP	1.4, 2.2
Форматы аудио на аналоговом выходе	небалансный стерео (двухканальный) 20 Гц – 20 кГц (±1 дБ) уровень сигнала: 2 В RMS импеданс: 470 Ом КНИ + шум: < −64 дБ (0 dBFS, 1 кГц, A-взвешенный) отношение сигнал/шум: > 70 дБ (0 dBFS) перекрестная помеха: < −60 дБ (10 кГц)
Частота дискретизации аудио	32, 44.1, 48, 88.2, 96, 176.4, 192 кГц
Скорость передачи данных последовательного интерфейса	19200 бит/с
Несущая частота ИК-сигналов	38 кГц
Защита от электростатических разрядов	±8 кВ (воздушный разряд) ±4 кВ (контактный разряд)

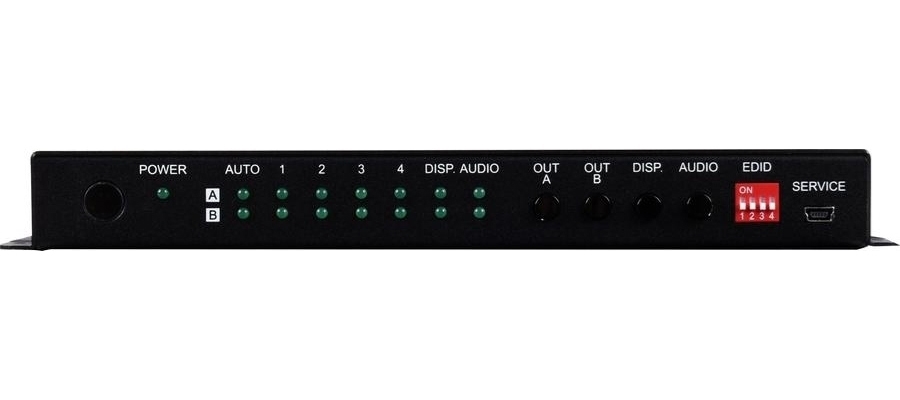

Управление	кнопки: выбор коммутируемого входа, ИК-пульт ДУ, RS-232
Материал корпуса	сталь
Цвет корпуса	черный
Диапазон рабочих температур	0…+40 °C
Диапазон температур хранения	−20…+60 °C
Относительная влажность воздуха	20…90 % (без конденсации)
Питание	5 В, 2,6 А
Потребляемая мощность	8,62 Вт
Габаритные размеры (ШxГxВ)	231,5 x 117 x 25 мм
Масса	0,62 кг
