CPHD-V4

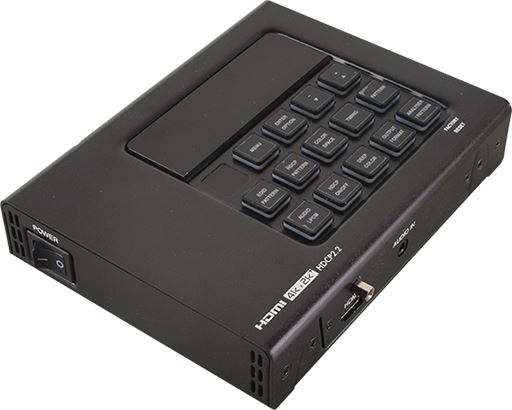

CPHD-V4 – генератор тестовых сигналов для интерфейса HDMI разрешением до 4096x2160p c поддержкой HDCP 1.4, 2.2 и EDID, сигналов интерфейса VGA разрешением до 1920x1200p и сигналов DVI до 2048x1080p. Устройство позволяет эмбеддирование и деэмбеддирование аудио (2х miniJack 3,5 мм), он является также анализатором HDMI-сигнала. Обладает крайне богатым функционалом для анализа и мониторинга AV-сигналов (в т.ч. HDCP / EDID / SCDC). Генерирует тестовые сигналы в 87 различных разрешениях, имеется 56 настроечных таблиц. Также возможна генерация до восьми каналов звука LPCM с различной частотой. Управление осуществляется по ИК, RS-232 и IP.

• Поддерживает сигналы HDMI 2.0 до 4K, 60 Гц (4:4:4) включительно, совместимость с DVI 1.0
• Удовлетворяет требованиям HDCP 1.4 и 2.2
• Анализ сигнального тракта источник-дисплей, пакетов данных HDMI
• Управление и проверка на соответствие требованиям HDCP 1.4 и 2.2
• Встроенный эмулятор EDID, анализ данных EDID, в том числе SCDC (Status & Control Data Channel)
• Анализ входных аудиосигналов
• Сквозная передачи сигналов с HDR (High Dynamic Range) и анализ таких сигналов
• Генерирует выходные видеосигналы в форматах HDMI и VGA (только RGBHV, форматы YUV, RGBS, RGsB не поддерживаются)
• Генерирует сигналы HDMI до 18 Гбит/с (4096×2160/60, 4:4:4, 24 бита)
• 87 выходных разрешений в режиме генератора (с учетом вариантов кадровой частоты): от 640×350p85 до 4096×2160p60, 4:4:4, 24 бита (до 2048×1080p60 для DVI и до 1920×1200p60 для VGA)
• Доступная сквозная передача входного сигнала без изменений в режиме анализатора
• Выход VGA недоступен в режиме анализатора
• 56 настроечных таблиц и изображений, в том числе анимированных
• Возможна загрузка двух пользовательских тестовых таблиц в разрешениях 640×480 и 1920×1080 (RGB, 24 бита, формат bitmap)
• Входной и выходной порты аналогового стереофонического аудиосигнала
• Генерирует до 8 каналов синусоидального сигнала в формате LPCM с частотой до 96 кГц, до 2 каналов с частотой 192 кГц
• Управление с лицевой панели, при помощи пульта ДУ, по интерфейсу RS-232 и протоколу Telnet
• OLED-дисплей для мониторинга системы в режиме реального времени
• Подробное экранное меню для настройки и вывода системной информации
• Обновление прошивки и тестовых страниц по USB
• Портативный прибор в компактном корпусе

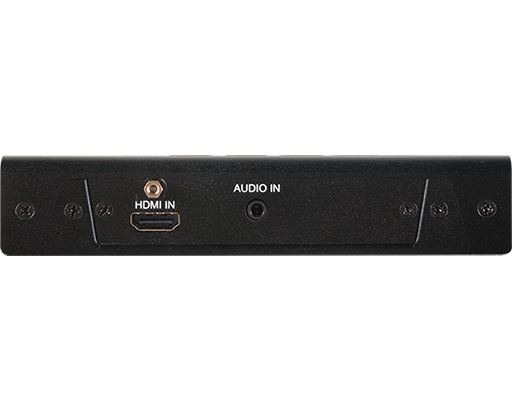

Входы	1 – HDMI, тип А (розетка) 1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

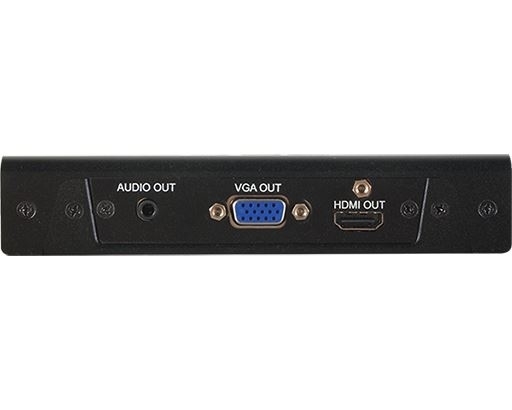

Выходы	1 – HDMI, тип A (розетка) 1 – VGA, разъем D-Sub HD15 (розетка) 1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

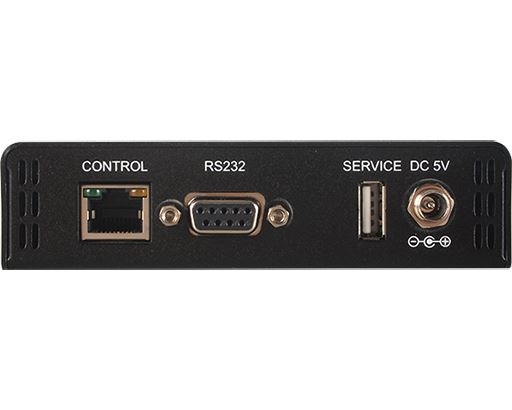

Порты	1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, разъем D-Sub DE9 (розетка) 1 – USB (сервисный), тип A (розетка)
Полоса пропускания	600 МГц
Пропускная способность	18 Гбит/с (6 Гбит/с на канал)
Максимальное разрешение	4K, 60 Гц
Входные разрешения	640x350p 85 Гц 640x480p 59 / 72 / 75 / 85 Гц 720x400p 70 / 85 Гц 800x600p 56 / 60 / 72 / 75 / 85 Гц 848x480p 60 Гц 1024x768p 60 / 70 / 75 / 85 Гц 1152x864p 75 Гц 1280x768p 60 / 60 (RB) / 75 / 85 Гц 1280x800p 60 / 60 (RB) / 75 / 85 Гц 1280x960p 60 / 85 Гц 1280x1024p 60 / 75 / 85 Гц 1360x768p 60 Гц 1366x768p 60 / 60 (RB) Гц 1400x1050p 60 / 60 (RB) Гц 1440x900p 60 / 60 (RB) Гц 1600x900p 60 (RB) Гц 1600x1200p 60 Гц 1680x1050p 60 / 60 (RB) Гц 1920x1200p 60 (RB) Гц 2048x1080p 23 / 24 / 25 / 29 / 30 / 50 / 59 / 60 Гц 3840x2160p 23 / 24 / 25 / 29 / 30 / 50 / 59 / 60 Гц 4096x2160p 23 / 24 /25 / 29 / 30 / 50 / 59 / 60 Гц 480i 59 / 60 Гц 480p 59 / 60 Гц 576i 50 Гц 576p 50 Гц 720p 50 / 59 / 60 Гц 1080i 50 / 59 / 60 Гц 1080p 23 / 24 / 25 / 29 / 30 / 50 / 59 / 60 Гц
Выходные разрешения DVI	640x350p 85 Гц 640x480p 59 / 72 / 75 / 85 Гц 720x400p 70 / 85 Гц 800x600p 56 / 60 / 72 / 75 / 85 Гц 848x480p 60 Гц 1024x768p 60 / 70 / 75 / 85 Гц 1152x864p 75 Гц 1280x768p 60 / 60 (RB) / 75 / 85 Гц 1280x800p 60 / 60 (RB) / 75 / 85 Гц 1280x960p 60 / 85 Гц 1280x1024p 60 / 75 / 85 Гц 1360x768p 60 Гц 1366x768p 60 / 60 (RB) Гц 1400x1050p 60 / 60 (RB) Гц 1440x900p 60 / 60 (RB) Гц 1600x900p 60 (RB) Гц 1600x1200p 60 Гц 1680x1050p 60 / 60 (RB) Гц 1920x1200p 60 (RB) Гц 480i 59 / 60 Гц 480p 59 / 60 Гц 576i 50 Гц 576p 50 Гц 720p 50 / 59 / 60 Гц 1080i 50 / 59 / 60 Гц 1080p 23 / 24 / 25 / 29 / 30 / 50 / 59 / 60 Гц 2048x1080p 23 / 24 / 25 / 29 / 30 / 50 / 59 / 60 Гц
Выходные разрешения VGA	640x350p 85 Гц 640x480p 59 / 72 / 75 / 85 Гц 720x400p 70 / 85 Гц 800x600p 56 / 60 / 72 / 75 / 85 Гц 848x480p 60 Гц 1024x768p 60 / 70 / 75 / 85 Гц 1152x864p 75 Гц 1280x768p 60 / 60 (RB) / 75 / 85 Гц 1280x800p 60 / 60 (RB) / 75 / 85 Гц 1280x960p 60 / 85 Гц 1280x1024p 60 / 75 / 85 Гц 1360x768p 60 Гц 1366x768p 60 / 60 (RB) Гц 1400x1050p 60 / 60 (RB) Гц 1440x900p 60 / 60 (RB) Гц 1600x900p 60 (RB) Гц 1600x1200p 60 Гц 1680x1050p 60 / 60 (RB) Гц 1920x1200p 60 (RB) Гц 480p 59 / 60 Гц 576p 50 Гц 720p 50 / 59 / 60 Гц 1080p 50 / 59 / 60 Гц
Выходные разрешения HDMI	640x350p 85 Гц 640x480p 59 / 72 / 75 / 85 Гц 720x400p 70 / 85 Гц 800x600p 56 / 60 / 72 / 75 / 85 Гц 848x480p 60 Гц 1024x768p 60 / 70 / 75 / 85 Гц 1152x864p75 Гц 1280x768p 60 / 60 (RB) / 75 / 85 Гц 1280x800p 60 / 60 (RB) / 75 / 85 Гц 1280x960p 60 / 85 Гц 1280x1024p 60 / 75 / 85 Гц 1360x768p 60 Гц 1366x768p 60 / 60 (RB) Гц 1400x1050p 60 / 60 (RB) Гц 1440x900p 60 / 60 (RB) Гц 1600x900p 60 (RB) Гц 1600x1200p 60 Гц 1680x1050p 60 / 60 (RB) Гц 1920x1200p 60 (RB) Гц 480i 59 / 60 Гц 480p 59 / 60 Гц 576i 50 Гц 576p 50 Гц 720p 50 / 59 / 60 Гц 1080i 50 / 59 / 60 Гц 1080p 23 / 24 / 25 / 29 / 30/ 50 / 59 / 60 Гц 2048x1080p 23 / 24 / 25 / 29 / 30 / 50 / 59 / 60 Гц 3840x2160p 23 / 24 / 25 / 29 / 30 / 50 / 59 / 60 Гц 4096x2160p 23 / 24 / 25 / 29 / 30 / 50 / 59 / 60 Гц
Спецификации HDMI	2.0
Спецификации HDCP	1.4, 2.2
Материал корпуса	металл
Цвет корпуса	черный
Защита от электростатических разрядов	±8 кВ (воздушный разряд) ±4 кВ (контактный разряд)
Диапазон рабочих температур	0…+40 °C
Диапазон температур хранения	−20…+60 °C
Относительная влажность воздуха	20…90 % (без конденсации)
Питание	5 В, 2,6 А (2,1 А макс. по USB)
Потребляемая мощность	8,4 Вт
Габаритные размеры (ШxГxВ)	125 x 162 x 30 мм
Масса	0,796 кг
